Barra de hierro y níquel de aleación 46 (UNS K4600, ASTM F30)
Introducción del producto
Cuando usted es responsable de adquirir barras de hierro y níquel-aleación 46 (UNS K4600, ASTM F30), significa que su proyecto ingresa al campo de instrumentos de precisión o motores especiales que requieren propiedades electromagnéticas precisas.
Lo más importante es que este material ofrece una importante ventaja de costos, con un contenido de níquel de aproximadamente el 46 %, lo que hace que el costo de la materia prima sea mucho más bajo que el de la serie permalloy con un contenido de níquel superior al 70 %. Su rendimiento, sin embargo, depende del proceso de tratamiento térmico; sus propiedades magnéticas suaves deben realizarse plenamente mediante la adecuadarecocido con hidrógeno o vacío. El estado de las barras que compras es crucial.
Dominar las técnicas de fijación de precios y negociación:
Los factores que influyen en los precios generalmente incluyen el precio del níquel (el costo principal). La precisión del diámetro, el acabado de la superficie y los requisitos de prueba de las varillas también afectan el precio. Nuestra negociación debería centrarse en "garantizar y verificar los datos de rendimiento magnético", en lugar de simplemente competir por el precio unitario. Según los requisitos anteriores de los clientes, normalmente especificamos una cantidad mínima de pedido (MOQ) para el primer pedido: normalmente se mide en kilogramos o por diámetro mínimo (por ejemplo, muestras de prueba: 30-50/kg).
Escenarios de aplicación típicos
(Determinación de su dirección de adquisiciones):
Válvulas solenoides de precisión:Los núcleos de válvulas y las piezas polares de electroimanes requieren una respuesta rápida y una gran fuerza de sujeción.
Relés y contactores:Los componentes del circuito magnético requieren una buena permeabilidad magnética y suficiente resistencia.
Pequeños motores especiales:Ciertas laminaciones del estator o rotor, especialmente en aplicaciones que requieren alta eficiencia y diseño compacto.
Blindaje magnético:Las cubiertas y carcasas protectoras se utilizan para proteger contra interferencias de baja-frecuencia.
Núcleos de inductores y transformadores:Adecuado para aplicaciones con intensidad de campo magnético media y que requieren una densidad de flujo magnético de alta saturación.
Punto clave:Si su cliente es un "diseñador de dispositivos electromagnéticos" o un "ingeniero de motores", valorará sus excelentes propiedades magnéticas en el rango de campo magnético medio de 2000-5000 A/m, así como su menor costo de material en comparación con la aleación permanente con alto contenido de níquel.
Especificaciones de adquisiciones y estándares de la industria
Basándonos en nuestra experiencia exitosa en la adquisición de aleación de 46 bar, su consulta debe ir más allá de la norma y abordar directamente los requisitos básicos de rendimiento. Se deben enfatizar los siguientes puntos antes de comunicarse con el proveedor:
1. Determinación del grado y estándar del material:
Normalmente utilizamos el método más fiable para identificar materiales, utilizando directamente el nombre comercial del fabricante, como "Carpenter 46 Alloy" o "Hitachi Metals 46Ni-Fe". Alternativamente, se puede utilizar una descripción general: "Aleación magnética blanda de 46% Ni-Fe con composición química y propiedades equivalentes a la aleación Carpenter 46".Presupuesto(UNS K4600, ASTM F30)
2. Proporcionar especificaciones y condiciones precisas (requisitos críticos):

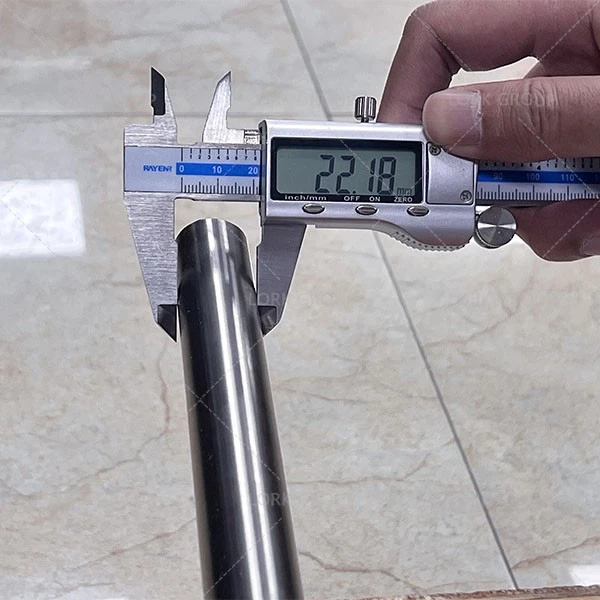

Según las características del material, normalmente ofrecemos especificaciones en stock con diámetros que van desde Ф4 mm hasta Ф600 mm, con longitudes personalizadas. Brindamos servicios de mecanizado básico y de precisión para satisfacer las necesidades de las aplicaciones del cliente. Se deben confirmar el diámetro y la tolerancia precisos (p. ej., Φ20 mm h11) y la longitud (fija o variable).
Condición de entrega "fija": Esto debe especificarse claramente, ya que afectará el rendimiento. Por ejemplo:
Estirado en frío + recocido brillante - Esta es la condición recomendada para obtener propiedades magnéticas suaves óptimas.
Laminado en Caliente + Recocido - Adecuado para barras de gran-tamaño.
3. Requisitos básicos de desempeño (núcleo del acuerdo técnico):
Las propiedades magnéticas deberán cuantificarse: "En las condiciones finales de entrega, ensayadas mediante muestra toroidal, la inducción magnética de saturación (Bs @ 800 A/m) mayor o igual a 1,48 T, y la permeabilidad máxima (μm) mayor o igual a 25.000".
Ventana de composición química: especifique específicamente el rango de control para el contenido de níquel (Ni) (p. ej., 45,5-46,5%).
4. Requisitos especiales:
Pruebas ultrasónicas: se recomienda realizar pruebas 100% UT para barras de aplicaciones críticas para garantizar que no haya defectos internos.
Calidad de la superficie: No requiere incrustaciones, ni marcas de mecanizado profundas ni grietas. Se prefiere una superficie brillante.
Dificultad de procesamiento y puntos clave.
(comprender las razones de los precios altos)
En comparación con la aleación permanente con alto contenido de níquel-, la aleación 46 ofrece una mejor maquinabilidad y menos desgaste de herramientas, pero aún requiere el uso de herramientas de carburo afiladas y una refrigeración amplia. Ya sea que compre materias primas, mecanice piezas simples o piezas mecanizadas con precisión-, el personal de mecanizado capacitado debe tener en cuenta los siguientes puntos con respecto al procesamiento secundario:
El tratamiento térmico es crucial:Para lograr propiedades magnéticas suaves óptimas, es esencial un recocido a alta-temperatura de más de 850 grados en hidrógeno puro o alto vacío, seguido de un enfriamiento lento. Este es un paso crítico para aliviar el estrés, reducir la coercitividad y mejorar la permeabilidad. El proveedor debería poder proporcionar recomendaciones de tratamiento térmico.
La soldadura requiere precaución:La soldadura degrada gravemente las propiedades magnéticas en la zona afectada por el calor-. Si es necesaria la soldadura, se debe realizar un proceso completo de recocido-para aliviar la tensión después de la soldadura, pero es posible que esto no restaure completamente el rendimiento óptimo. Se debe evitar la soldadura en el diseño siempre que sea posible.
Recomendación-de adquisición integral:Si su necesidad final es de núcleos magnéticos terminados o componentes electromagnéticos, considere obtener piezas terminadas directamente de un procesador de materiales magnéticos profesional. Nos encargamos de todo el proceso desde las materias primas hasta el producto terminado (mecanizado, tratamiento térmico, pruebas), asegurando un mejor control sobre el rendimiento final.
Para obtener más información, póngase en contacto con:
Correo electrónico:susan@lorkgroup.com
WhatsApp:+86 19937075488
Composición química
| Peso% | Valores típicos % |
| Ni | 45.0 - 47.0% |
| Si | 0.10 - 0.30% |
| Minnesota | 0.30 - 0.60% |
| fe | Propiedades residuales |
| C | Menor o igual a 0,03% |
Propiedades mecánicas
| Material | (estado recocido) |
| Inducción magnética de saturación (Bs) | Mayor o igual a 1,50 T (@ H=800 A/m) |
| Permeabilidad máxima (μm) | Mayor o igual a 30.000 (valor objetivo típico) |
| Coercitividad (Hc) | Menor o igual a 12 A/m (un valor más bajo indica una pérdida de histéresis más baja) |
| Resistividad | ~ 0.40 μΩ·m |
| Resistencia a la tracción | Mayor o igual a 500 MPa (estado recocido) |
| Dureza | HB 130-170 (estado recocido) |
Consideraciones de compra:Debe especificar claramente las condiciones de entrega de la barra de aleación de 46: si es "recocida blanda" para el mecanizado directo de piezas de núcleo magnético o "estirada dura" para componentes estructurales que requieren mayor resistencia. Las propiedades magnéticas y la maquinabilidad difieren significativamente según la condición.
Etiqueta: aleación 46, barra de hierro de níquel, uns k4600, astm f30, fabricantes de barras de aleación de níquel de China, fábrica de barras de aleación
You Might Also Like
Envíeconsulta
